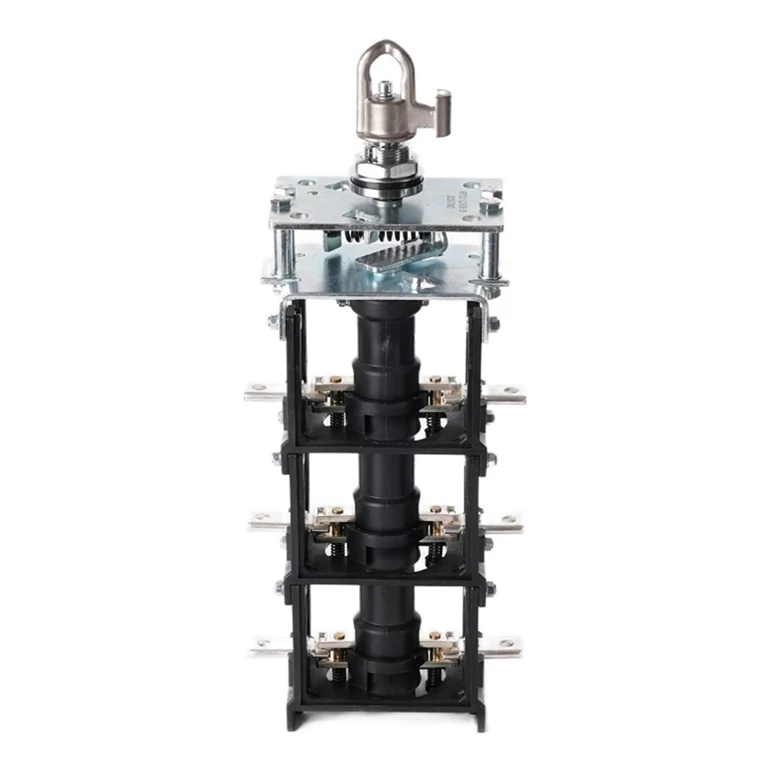

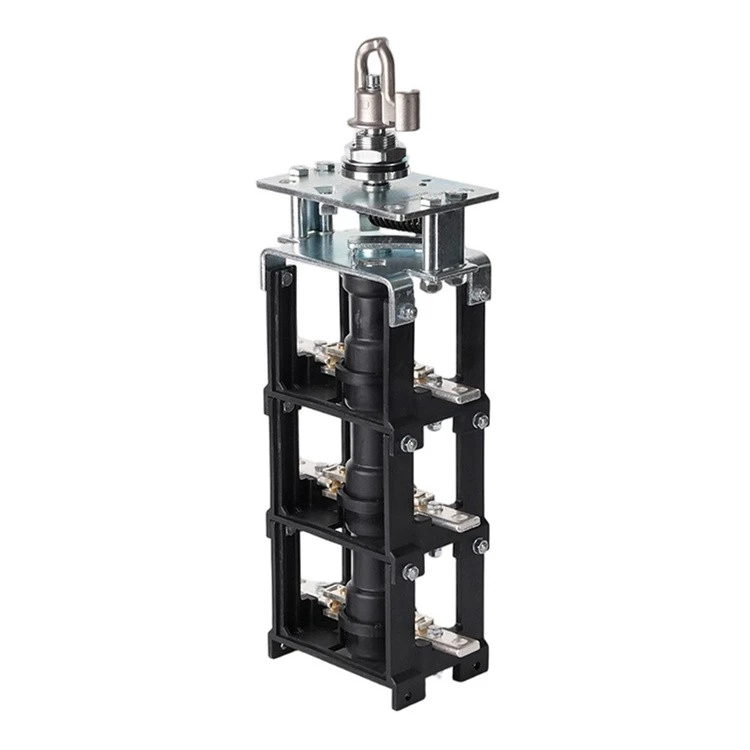

25kV Uljni Lbor prekidač

Prekidač opterećenja s dva-položaja-uronjen u ulje uglavnom se koristi u transformatorima koji se montiraju na jastučiće. Ima opružni radni mehanizam i tro-fazni je prekidač koji može izvoditi operacije otvaranja i zatvaranja opterećenja. Dvije takve dvo-položajne sklopke opterećenja mogu također formirati prstenasti mrežni prekidački sustav, koji se koristi u prstenastim mrežnim distribucijskim sustavima. Stanja dvo-položaja prekidača su: spojen i isključen. Razred od 35 kV može se koristiti za transformatore u projektima vjetroelektrana. Prije upotrebe potrebno ga je osušiti zajedno s transformatorom.

Mehanički princip rada

Radni mehanizam je opružni uređaj za pohranu energije. Ovaj prekidač opterećenja ima dva radna položaja: zatvoren i isključen. Smjerovi dva radna položaja su pod kutom od 90 stupnjeva. Ovisno o različitim konfiguracijama preklopnika, on može formirati dvije vrste sustava distribucije električne energije: tip terminala i tip prstenaste mreže. Ova sklopka opterećenja nije primjenjiva samo na 20kV električnu mrežu, već i na izvornu 10kV električnu mrežu.

Dizajn i testiranje prema standardu IEEE, Wenzhou Best Loadbreak prekidač može biti kompatibilan s različitim strukturama spremnika transformatora.

Korištenje Wenzhou Best Loadbreak prekidača smanjilo je učestalost održavanja i poboljšalo sigurnost transformatora.
